Тэны
Трубчатые электронагреватели (ТЭН) предназначены для нагрева различных сред путем конвекции, теплопроводности и излучения посредством преобразования электрической энергии в тепловую и применяются в качестве комплектующих изделий в промышленных установках и бытовых нагревательных приборах.
Конструкция двухконцевого трубчатого электронагревателя круглого сечения представляет собой расположенный внутри металлической оболочки нагревательный элемент (спираль или несколько спиралей из сплава с высоким сопротивлением) с контактными стержнями. От оболочки нагревательный элемент изолирован спрессованным электроизоляционным наполнителем. Для предохранения от попадания влаги из окружающей среды торцы ТЭН герметизируют. Контактные стержни изолируются от оболочки диэлектрическими изоляторами.
Тэны патронные - ТЭНП
Патронные тены используются для нагрева литейных форм и пресс-форм (L). ТЕН патронный представляет собой металлический корпус – трубу 1, с одной стороны заваренную наглухо. Внутри трубы тен запрессована в наполнитель 3 проволока высокого омического сопротивления 2, соединенная с контактным стержнем 5. Торец патронного тена герметизирован лаком 4.
Тэны оребреные - ТЭНР
Трубчатые электронагреватели оребренные (ТЭНР) применяются в основном для нагрева движущегося или спокойного воздуха и используются в промышленных и бытовых электрокалориферах, конвекторах, тепловых пушках и в других установках. Реже оребренные ТЭНы применяются для нагрева жидкостей.
Конструкция ТЭНР представляет собой двухконцевой трубчатый электронагреватель круглого сечения с плотно прилегающим к его активной поверхности оребрением, выполненным из стальной гофрированной ленты навитой на оболочку ТЭН по спирали.
1. - металлический корпус
2. - наполнитель
3. - спираль
4. - контактный стержень в заделке
5. - герметик
6. - изолятор
7. - контактный стержень
L - развернутая длина ТЭН
la - активная длина ТЭН
lk - длина контактного стержня в заделке.
L - развернутая длина ТЭН
la - активная длина ТЭН
lk - длина контактного стержня в заделке.
ТЭНы изготавливаются:
- длина до 6метров
- диаметр трубки 8,10,13 мм
- любой формы
- материал – сталь, нержавеющая сталь, титан
Типовые формы ТЭНов:
Средняя наработка до отказа:
ТЭН для воздушных сред – 10000 часов
ТЭН для жидкостных сред – 5000 часов
Нагреваемые среды:
O – воздух, движущийся со скоростью не менее 6м/с
S – спокойный воздух
L – для литейных форм
P - вода
Z – масло
Внутренняя конструкция оребренного электронагревателя аналогична конструкции двухконцевого ТЭНа.
Оребрение изготавливается из ленты толщиной 0,3 мм, шириной 10 мм.
С целью соблюдения однородности материала и недопущения разницы в коэффициентах теплового расширения оболочки ТЭН и оребрения, лента используется из нержавеющей или из углеродистой стали.
L – развернутая длина; Lo – длина оребрения; D – диаметр оболочки; Do – диаметр оребрения; h – шаг оребрения.
Оребрение позволяет увеличить площадь поверхности и как следствие снизить ваттную нагрузку электронагревателя в 2 – 2,5 раза.
ТЭНР могут оснащаться крепежной арматурой в виде штуцеров, планок и т.п., соединенных с оболочкой методом сварки, пайки или прессовки и предназначенных для крепления нагревателей в комплектуемых установках.
ТЭНР могут быть прямые и согнутые (чаще всего в одной плоскости).

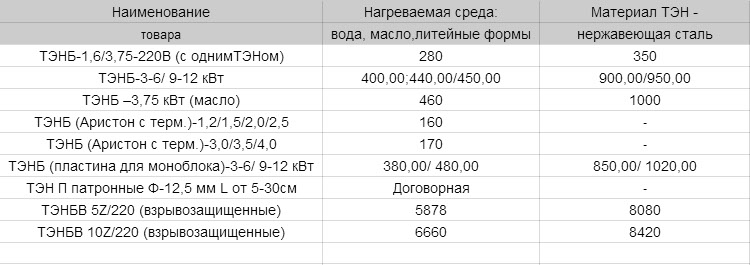

Блоки тэн
Тэн для чайника, самовара
Тэн для духовки (верхний, нижний)
